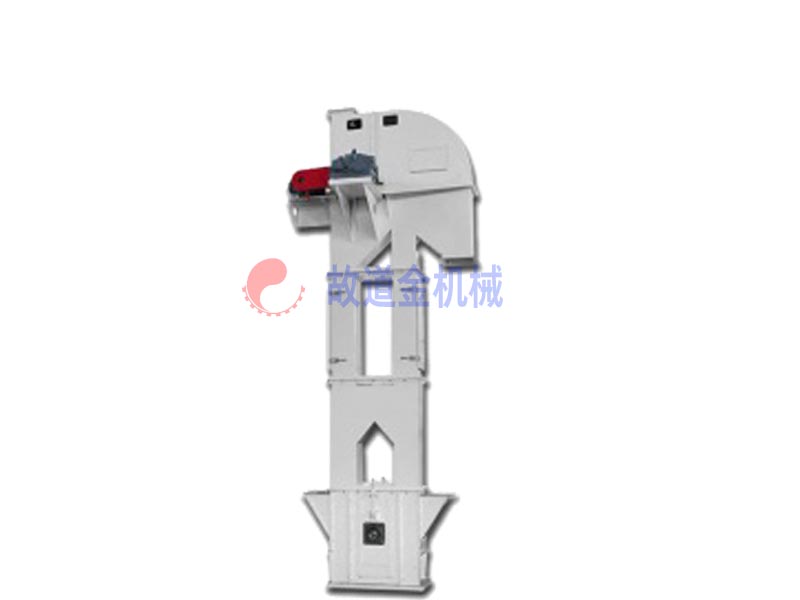

我公司生产的TD型斗式提升机，是以JB3926----85《垂直斗式提升机》为标准的，适用于输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。其主要构成包括外壳，驱动装置，逆止制动装置，料斗等。广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业.

该型号斗式提升机的使用功率比较低，可输送物料的种类多，范围广；其输送的物料尽是粉状、颗粒状、小块状而无磨琢性，输送量也小一些（约4~238m³/h）；被输送物料的温度不超过60℃，如果用耐热橡胶带，温度不超过200℃。离心式或混合式的卸料方式，其输送通常40m以下。

工作原理

TD型斗式提升机采用橡胶带作为牵引构件，以掏取式来完成物料的装载。装载的进料口设在机器的尾部，这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后，以阻碍运行中带有畚斗（即料斗）的橡胶带的方式，使畚斗装入物料向上运行；当载有物料的畚斗运行至顶端，以离心式或者混合式方式卸料；这样就完成提升输送。

结构形式

1、传动装置  TD斗式提升机的传动装置有两种型式，分别配有YZ型减速器或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使得结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
2、料斗 TD型斗式提升机备有四种料斗：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Sd型（深斗）。浅料斗用途：输送潮湿，易结块，难抛出的物料。如湿料，湿煤等。深料斗用途：输送干燥的，松散的，易抛出的物料，如水泥，煤块，碎石等。

1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2、提升范围广,这类斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3、运行可靠性好,***的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.斗式提升机运行平稳,因此可达到较高的提升高度。
4、使用寿命长,斗式提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
5、YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力.
6、内部带有异型辊逆止器,逆止可靠，可以有效防止提升机停机时发生逆转现象。
7、传动装置：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。还可以根据用户需要左装或者右装。

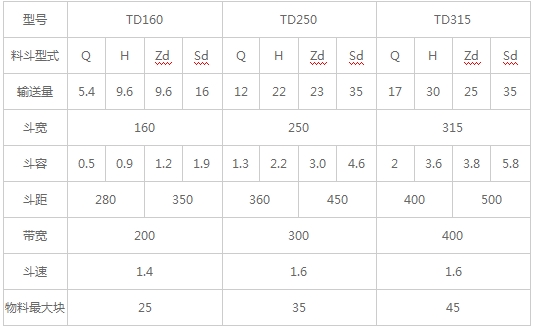

1、上表动力参数是按料斗充满状态参数，设计时应根据具体情况适当变动。订货型号编写

订货型号包括：型号及料斗型式—驱动号—上下轴距（m）—左右装

例如：TD315型、深斗Sd、驱动号C2、上下轴距20.04m、右装

斗式提升机型号为：TD315Sd-C2-20.04-右装

2、基础可做成预埋铁或地脚螺栓两种类型；
3、设备不局限以上型号，可以非标设计；
